JLAMT

简要介绍:

JLAMT是一款CAD前处理建模工具软件。该软件针对大型复杂装置的几何体数量巨大、材料参数繁多等问题,集成了高效的数据结构和高精度的转换算法,提供了多种快捷的建模工具、行业组件工具、属性设置工具、操作工具等。

已和JMCT、JCOGIN、Geant4等软件无缝对接,可用于反应堆堆芯、辐射屏蔽等领域大型复杂装置的精细化建模。

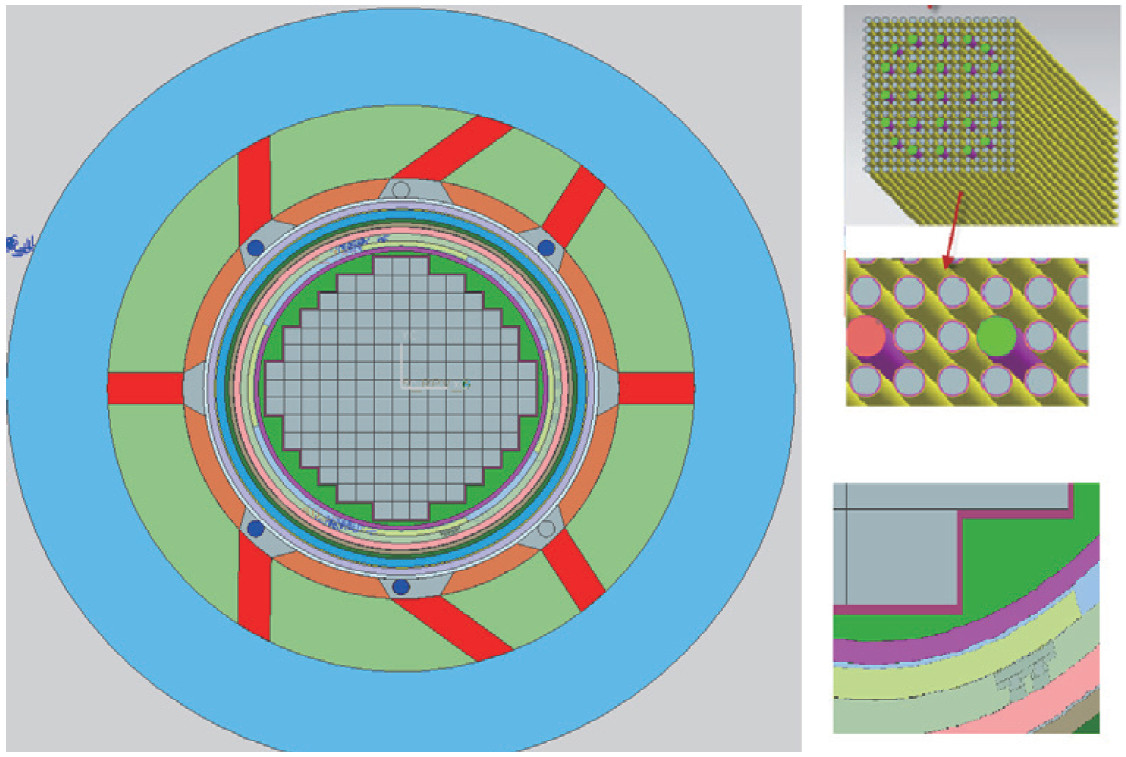

实际应用典型案例:大亚湾反应堆、神光激光聚变装置、Kord Smith挑战H-M模型、BEAVRS模型、秦山二期压水堆模型、ACP100反应堆、VENUS-III、星光III靶室装置模型等。

主要功能:

1. 文件操作

   自动读入、保存模型文件及相关的参数文件

2. 建模工具(可定制和扩充)

   基本体素建模:球体、柱体、圆锥体(圆台)、长方体

   特殊体素建模:1/n圆锥体、1/n圆柱体、椭球体等

   行业组件建模:反应堆堆芯组件等

3. 属性设置工具

   材料参数设置:交互方式和文件方式

   父子关系设置:使几何体之间具有空间关系

   物理参数设置:计算边界等

4. 操作工具

   布尔运算操作:交、并、差

   重复阵列操作:一次可重复多个几何体,多种重复方式

5. 输出转换

   检查功能:对模型进行正确性检查

   输出转换:输出转换为GDML文件

6. 批量查找工具

   提供多种关键字查找,编辑工具

7. 分层工具

   复杂模型的部件可放置在不同图层中,方便操作

技术特色:

1. 基于特征建模技术的转换算法实现了模型转换的准确性;

2. 行业组件模块大大减轻了建模的工作量和出错率;

3. 显、隐式建模方法使百万量级的反应堆建模成为可能;

4. 多种辅助工具为大型复杂模型的后期编辑工作提供了便利。

更新说明:

JLAMT V2.2版在2.0版的基础上,增加了如下功能:

1.实现了安装、版本控制、分层管理工具以及一体化程序功能。
