SuperMesh

简要介绍:

SuperMesh 是一款面向大规模复杂数值模拟的前处理软件。它采用并行网格生成方法为复杂几何模型生成高精度、高分辨率的大规模网格,支持按需快速定制应用软件的前处理用户界面。SuperMesh 具备CAD模型处理、网格并行生成与优化、物理属性和边界条件定义、网格质量检查等功能,可支持基于复杂几何构型的结构网格、非结构网格和组合几何体的高度自动化生成。

SuperMesh 已成功应用于复杂电磁环境、反应堆粒子输运、结构静力学与模态振动、冲击动力学、含能材料等数值模拟分析的前处理。

主要功能:

1.基于CAD 模型的物理建模及几何建模

    支持各种主流CAD 格式的模型导入

    物理属性、载荷及边界条件的定义和编辑

    分子和晶体几何建模

2.结构网格生成

    多坐标系下的均匀/ 非均匀结构网

    结构网格的并行生成

    网格的几何及拓扑属性计算

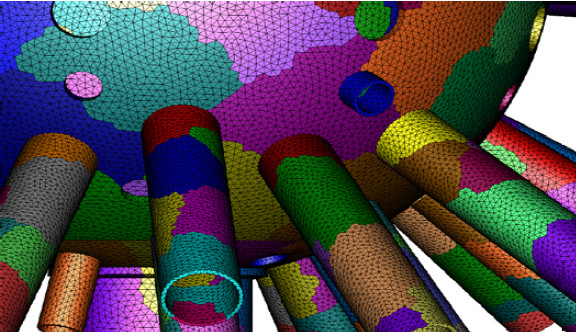

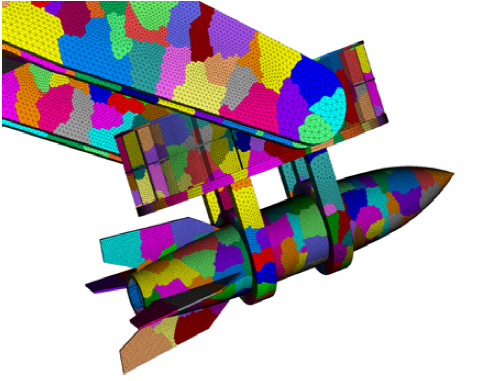

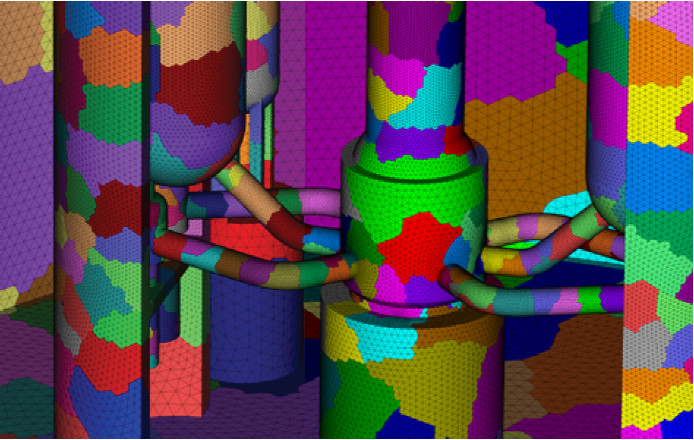

3.非结构网格生成

    三角形、四边形、四面体、六面体、混合网格

    多种格式的网格文件输入、输出

    网格的并行加密和优化

    网格的几何拓扑属性计算

4. 组合几何生成
    组合几何建模
    材料设置与管理
    GDML 格式模型的输入、输出

    大规模几何构型的组合关系报表及可视化vtk 文件输出

技术特色:

1.具备并行网格生成技术,实现超大规模复杂几何模型的结构网格和非结构网格的快速生成并无缝对接百万亿次并行计算框架;

2.具备基于CAD 模型的并行网格贴体加密技术,分辨率越高越逼近真实几何模型;

3.具备网格尺寸的自动几何自适应;

4.具备可定制的接口,支持快速定制应用软件的专用前处理包;

5.在数千核上实现百亿结构网格、十亿非结构网格、千万组合几何体的自动生成。与商业软件相比,结构网格和非结构网格生成能力在CPU 核数和网格规模上均提升2 个数量级。

更新说明:

Supermesh 2.0版首次发布,实现了如下功能:

1. 新增对千万重复几何体的GDML模型解析和查询功能,

2. 新增面向共面共节点网格生成的多部件模型自动缝合功能。

3. 新增基于几何特征的自适应四面体网格生成功能,几何特征驱动的高精度结构网格生成功能;

4. 新增面向裂纹扩展的体网格快速重划分功能;

5. 新增三维分层区域的正交贴体六面体网格生成功能;

6. 新增支持可视化绘制模型生成功能;

7. 支持第三方网格文件CDB格式文件导入、多部件网格合并和导出,K格式文件导入和导出,VTK文件导入和导出。
