PANDA-Impact

简要介绍:

PANDA-Impact 是一款冲击动力学模拟软件。它采用拉格朗日显式有限元方法,能够处理弹塑性、粘弹塑性和各向异性等复杂材料模型、可模拟变形体间带摩擦的接触问题。该软件可应用于先进武器设计、精密仪器设备冲击安全分析、战略武器安全性评估以及复杂工程结构冲击响应分析等。

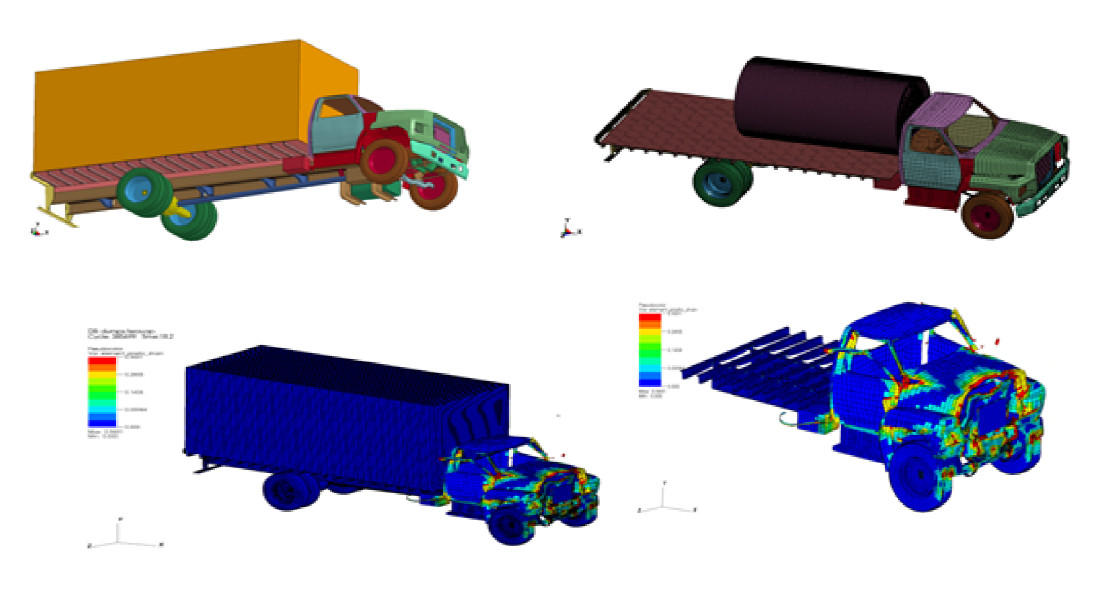

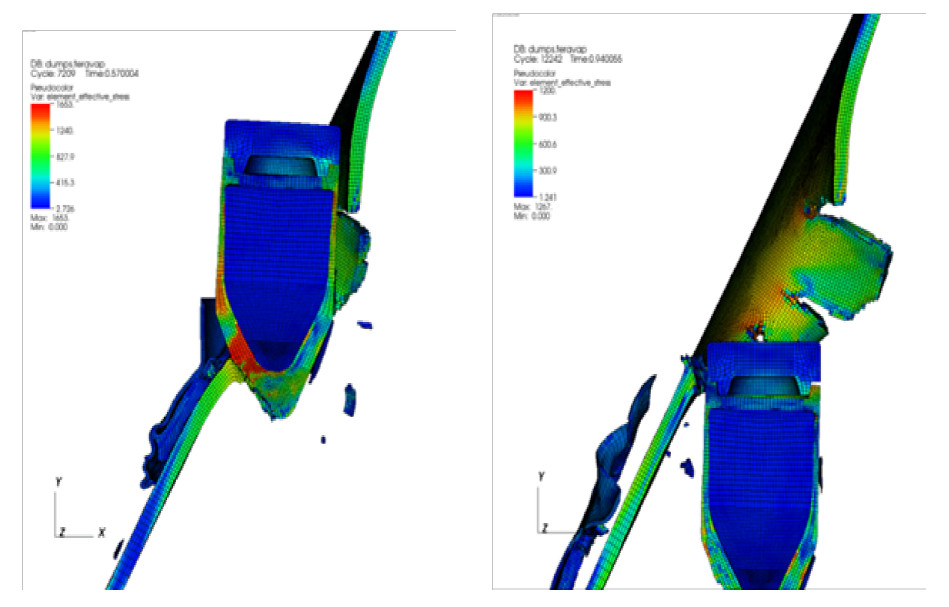

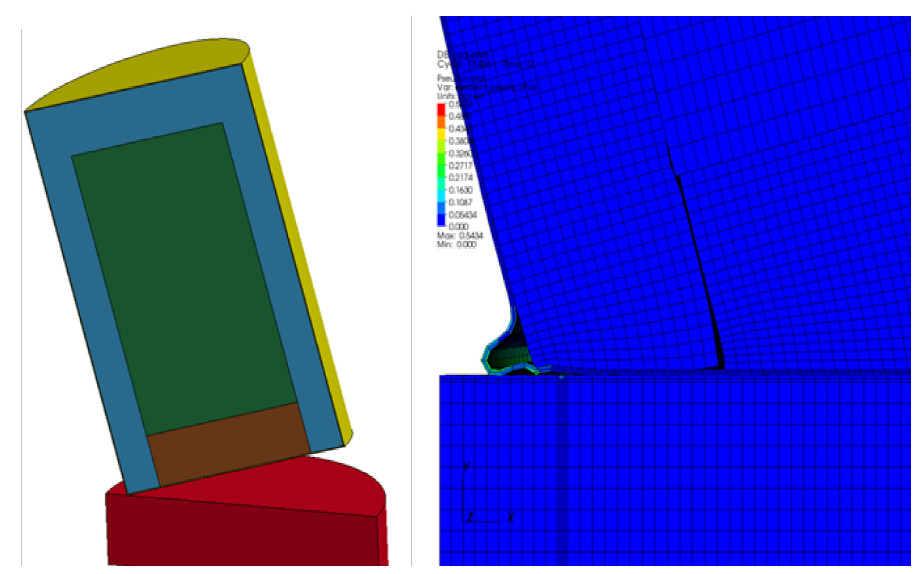

实际应用典型案例:抗事故包装箱结构异常跌落分析、战斗部穿甲模拟分析、车载结构安全性分析、Sandia 断裂模拟挑战、弹体的破坏机理模拟分析、波纹管动态压缩模拟分析等。

主要功能:

1. 单元算法:

    均匀应变六面体、四面体单元,选择减缩积分六面体单元、两点积分五面体单元、Hughes-Liu 壳单元、Belytschko-Lin-Tsay 壳单元、五面体金字塔单元、八节点后壳单元

2. 材料模型:

    线弹性、粘弹性、Mooney-Rivlin 模型、HJC 混凝土模型、混合硬化弹塑性、Johnson-Cook 强度及损伤模型、Zerilli-Armstrong 物理型本构模型、Bodner-Partom 无屈服模型、GTN 细观损伤模型、可压缩泡沫模型、Johnson-Holmquist 混凝土模型、D-P 模型、正交各向异性线弹性模型

3. 接触模型:

    点- 面接触、面- 面接触、粘接接触、侵蚀接触、单面接触

4. 沙漏控制:

    经典沙漏控制算法、Flanagan-Belytschko 粘性沙漏算法

技术特色:

1. 具备均匀应变单元,更准确描述变形过程;

2. 具备多种应力- 应变度量描述,支持次弹性- 塑性和超弹性等材料本构关系;

3. 具备显式和隐式塑性屈服模型混合处理能力,可实现多界面复杂软硬材料组合结构冲击响应分析;

4. 桌面机、万亿次、百万亿次、千万亿次计算:平滑移植、数十至数千CPU 核可扩展;

5. 前处理复杂几何CAD 精细建模、上亿量级非结构网格并行自动生成、加密以及后处理TB 量级交互并行可视分析;

6. 计算规模比商业软件LS-DYNA 高一个量级,计算精度相当。

更新说明:

PANDA-Impact V1.2版在1.0版的基础上,增加了如下功能:

1. 新增能描述应变局部化现象以及克服体积自锁问题的F-bar单元;

2. 新增具有较高精度且能克服体积自锁问题的均匀膨胀(MD)算法;

3. 新增能克服剪切自锁和体积自锁问题的高斯积分稳定化(MSGSO)方法;

4. 新增能克服体积自锁问题的平均结点压力四面体4结点单元;

5. 新增能通过载荷极限点和位移极限点的正交弧长法算法。
